Fabriquer et optimiser les Hélices de Drones Multirotors.

Modelisation 3D et conception des Hélices de Drone, VTOL...:

La conceptions des hélices des multirotors, en fonction du nombre d’hélices et de la disposition contra rotative ou pas, a été intégrée au logiciel de conception d'hélices Heliciel, dans une interface spécialement dédiée à la modélisation des multirotors et multicopters:

Un multirotor ou multicopter, est un engin volant avec plus de deux rotors générateurs de portance. La maitrise de conception des hélices de drones aussi est essentielle pour les amateurs et professionels du drone, qui doivent adapter les hélices de leur drone multirotors en fonction de leur projets. Les pilotes de fpv qui fabriquent leur propre hélice de drone sur mesure, et les fabriquants de drones professionels, désirant optimiser leurs drones multirotors industriels avec des hélices spécifiques, doivent maitriser la fabrication des hélices de drones multirotors pour offrir des performances de vol et d'autonomie respectables.

Exemple de drone taxi (airbus) avec des hélices en configuration variables de decollage verticale et vols horizontaux...

Un multirotor ou multicopter, est un engin volant avec plus de deux rotors générateurs de portance.

Les divers projets d'engins à décollage vertical, comme les VTOL, drones taxis ou drones quadricpter, octocopter... utilisés pour la prise de vue, transport de colis, mesures geographiques, archeologie et autre applications utilisant des multirotors.

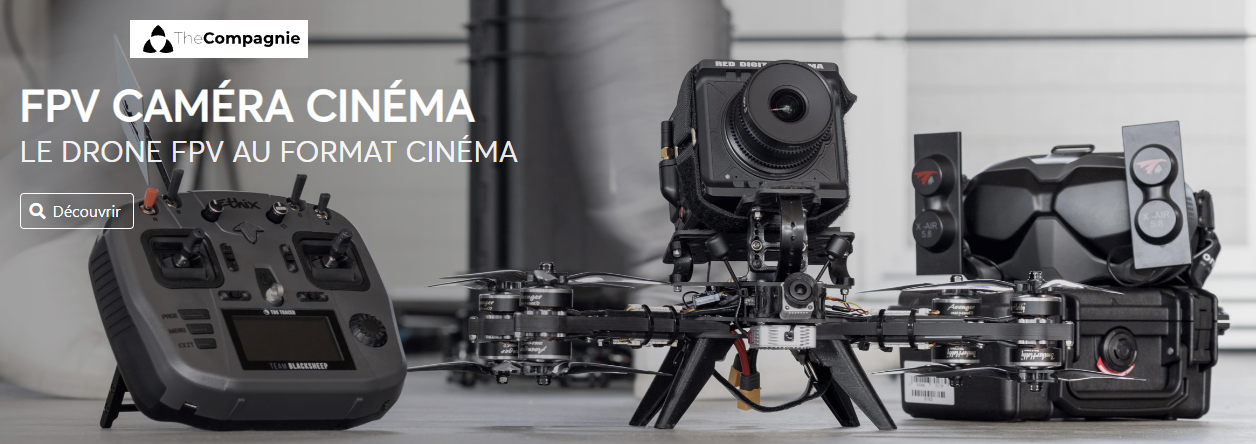

Exemple: huit helices contrarotatives équipent ce Drone fpv customisé pour le transport d'une camera cinéma pour reportages sportifs (competitions de ski , courses auto ...) necéssitant autonomie et puissance, réalisé par thecompagnie.eu

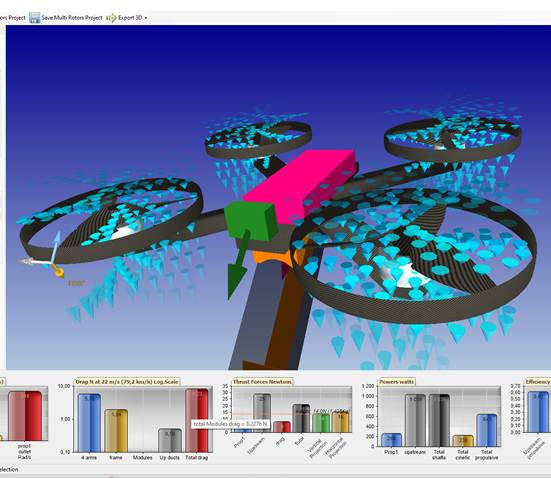

L'outil de conception des hélices d'engins multirotors, integré au logiciel HELICIEL depuis sa version 11.0.00, possede des fonctions de test de charge et de calculs de vitesses maximales de transports, en fonction des régimes de rotation et caractéristiques d'hélices. La forme des pales, les profils, les dimensions des cordes et diamètres, ou forme de génératrices, sont bien sur paramétrables aussi via l'interface de conception d’hélice Heliciel, qui reste active en parallèle a l'utilisation de l'outil multi rotors.



La simulation des performances de consommation de puissance, et génération de portance au divers angles de déplacement horizontal, permet au concepteur d'exporter la géométrie des hélices au format 3D STL ou IGES. Ces 2 formats 3d d'hélices ont été retenus respectivement, pour leur facilité d'utilisation dans les imprimantes 3D pour le STL, et pour la qualité du lissage des vrillages de surface des pales pour le format IGS utilisés dans les projets aéronautiques avec une précision d'usinage importante.

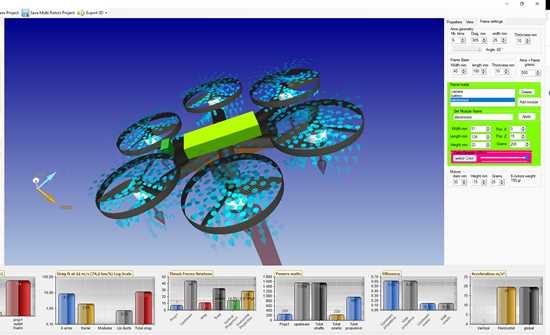

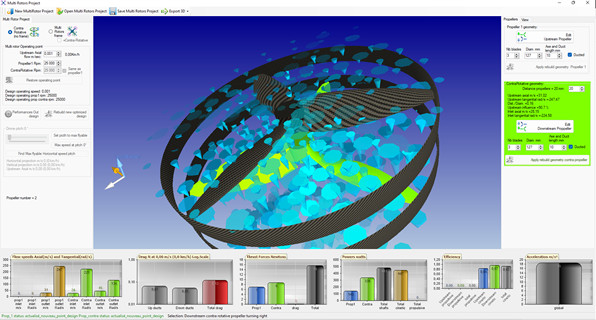

Dans l'outil de conception des hélices multirotors intégré au logiciel Heliciel, les paramètres de configurations des hélices des projets MultiRotors sont nombreux, ils permettent une grande variétés de configuration, avec ou sans anneau de bout de pales (ducted propellers) , en simple étage, ou contra rotatives, avec distances axiale entre hélices modifiable. Le nombre de bras porteurs d'hélices, leur largeur, les dimensions de la frame de base et des modules embarqués, sont paramétrés. Ces reglages influent sur la résistance de traînée, et donc les performances énergétiques et la capacité de transport du système de rotors ainsi modlisé.

Cette interface multirotors d'optimisation des hélices pour un projet spécifique, est donc une aide précieuse pour les conceptions des hélices de VTOL, drones de prise de vues, transports de camera, système de mesures, transports de colis, taxi ou prototypes dont les performances des hélices doivent être optimales.

Voici la video didacticiel d'utilisation de l'interface de conception d'hélices de drones ou multirotors du logiciel Heliciel:
