Heliciel permet la construction en 3D des pales d ' hélice avion bateau eolienne ventilateurs. Les formats 3D produits par Heliciel (IGS) permettent la construction des pales par des CNC ou autres machines de prototypage rapide(stereolithographie par exemple ). Des fonctions de lissage des surfaces optimisent les états de surface et permettent la réalisation de prototypes de pales de haute qualité. Le format de fichier .x (direct x) permet aussi la réalisation et l'integration rapide des helices en 3D réalistes et fonctionnelles, dans des jeux , simulateurs, ou films d' animation.

Voici donc une liste détaillée des fonctions 3D d' HELICIEL

Moteur 3D héliciel

Exportation au format 3D .X

Exportation vers SolidWorks / fusion 360

Exportation au format IGS

Moteur 3D héliciel

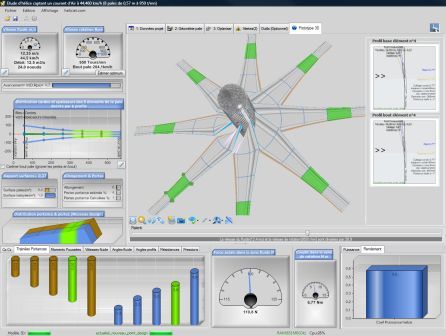

Héliciel possède son propre moteur 3D animé et vous permet de visualiser votre projet en 3 dimensions et en mouvement.

Mise à part le fait que c'est bien joli , l' intéret ergonomique est bien réel. La notion d'éléments de pale ou d'aile, et de profils est mis en évidence. La sélection des différents éléments de pale sur le modèle 3D de l'hélice , permet à l' utilisateur d' afficher les paramètres relatifs à chaque éléments. Le plan des profils de base et de bout de chaque élément sélectionné, s' affiche en bord de fenêtre pour apporter les informations de calage et d' angle de fluide.

Les vecteurs de forces, couple, traînées, portance et résistance sont visibles pour chaque éléments.

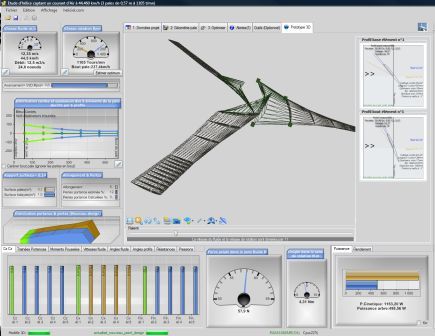

Une analyse de la qualité de notre pale et des forces qui s' appliquent devient évidente. Les différents modes (points, filaire, ou plein) d' affichage offrent une vision des formes de profils et de leur calage.

Une animation des particules traversant la pale est visible. Les trajectoires des particules sont programmées d'apres les vitesses induites, et donnent une image du phénomene. Le mouvement des particules représentant les vitesses induites est composé de la vitesse induite tangentielle et de la vitesse induite axiale. La vitesse induite axiale est représentée par un mouvement de spin proportionnel à l' intensité de la vitesse induite axiale calculée.

particules en mouvement

Une simulation de pale orientable est accessible directement depuis l' interface modèle 3D:



L'utilisateur peut sélectionner une texture de pale représentant au mieux son projet.

Exportation pale helice au format .IGS ( Initial Graphics Exchange Specification 5.3)

Le format igs est le format 3d le plus courant. Il est reconnu par pratiquement tous les systèmes CAO DAO, par les machines de stereolithographie ou autres machines de prototypage. Heliciel vous propose l' export de la géométrie de votre pale au format igs. Les entités igs produites sont les 126 et 128 (splines surfaces et splines courbes).

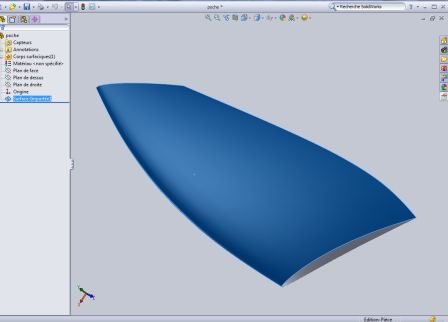

Exemple d' export IGS de pale en splines surface sur un système CAO pouvant lire les IGS splines surface:



Exportation pale helice vers SolidWorks

Pour les utilisateurs du logiciel CAO SolidWorks ou Fusion 360 voici un exemple de création de pale d'helice avec solidworks (meme chose avec fusion 360):

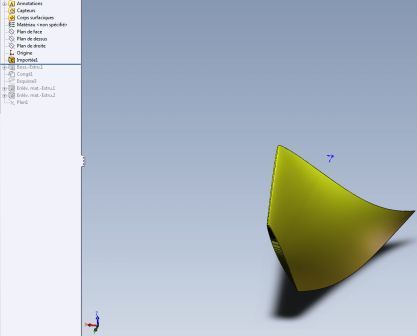

Utilisez le menu fichier / et exportez votre pale au format IGS Ouvrez le fichier igs avec solidworks:

Attention: Depuis la version 2018, SoldWorks a changé les options par defaut d'importation des fichiers IGS de surface courbes, un reglages des parametres d'importation des fichiers peut etre nécéssaire: Dans les options du système/importer, Décocher la case 3D interconnect. et cocher la case importer les corps multiples en tant que pièces. 

La forme lissée de votre pale apparait dans une piece dont l'axe de x correspond à l'axe de rotation de l'hélice et l'axe des y correspond a l'axe de la pale.

Pour faciliter la manipulation et l'assemblage affichez les origines dans le parametre affichage de solidworks

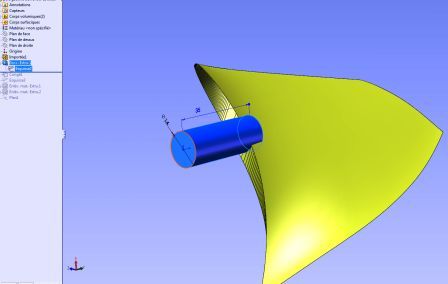

l'equipe de HELICIEL.com produit et réalise des prototypes de pales pour certains clients et utilise un type de moyeu reglable (modele déposé) que nous allons utiliser ici .Pour connecter votre pale a un moyeu type "heliciel"dans un assemblage, nous allons créer une partie cylindrique en extrudant un cercle depuis le plan de dessus jusqu'a la forme importée de notre pale qui nous servira d'interface de liaison entre la pale et le moyeu:

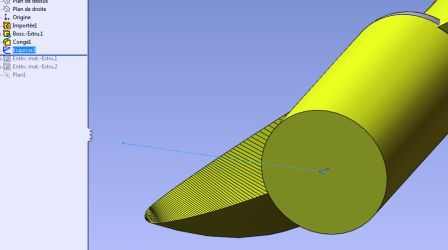

Pour faciliter l'assemblage futur des pales nous créons une esquisse ne comprenant qu'une ligne de construction coincidente avec l'axe des x .

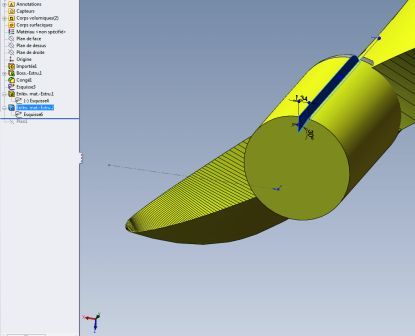

Lorsque Heliciel réalise votre hélice, nous plaçons une encoche coincident au plan de rotation pour permettre un règlage du calage. (Le plan de rotation de l'hélice est délimité par l'axe des y et z)

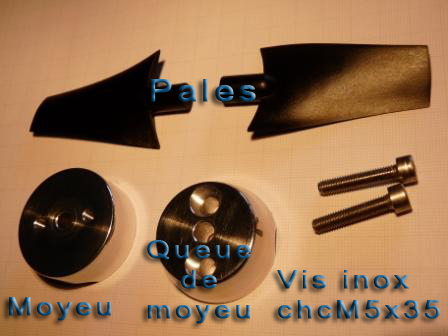

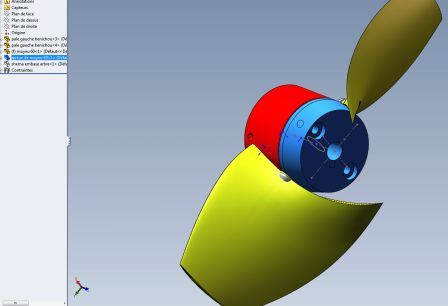

un moyeu en deux parties prendra en sandwich la partie cylindrique de la pale grace a deux logements prevus:

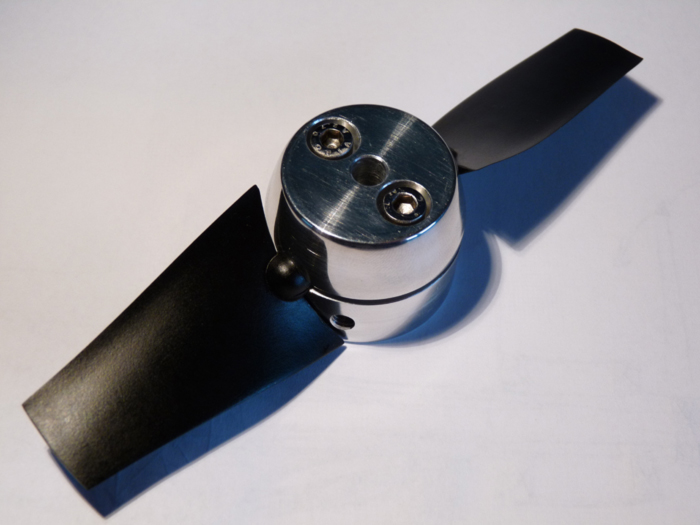

Voici un exemple de prototype réalisé par HELICIEL :

Pour plus de détails sur le montage des moyeux reglables de type "HELICIEL"(modele déposé) : montage helice prototype HELICIEL



Exportation pale helice au format directx .X

Le format .X est le format standard 3D de directX.

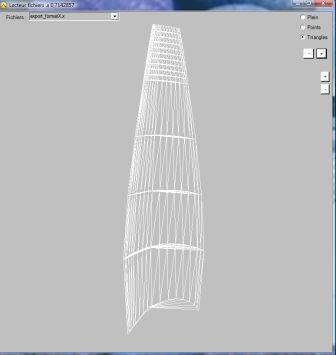

La pale peut être exportée dans ce format depuis le menu Fichier/Export/Format .X Un lecteur de fichier .X est intégrés à héliciel et vous permet de vérifier le résultat de l' exportation de votre pale d'hélice ou votre aile au format .X

Le format .X est directement lisible par certaines CNC(commande numériques) et votre pale peut ainsi être usinée.
